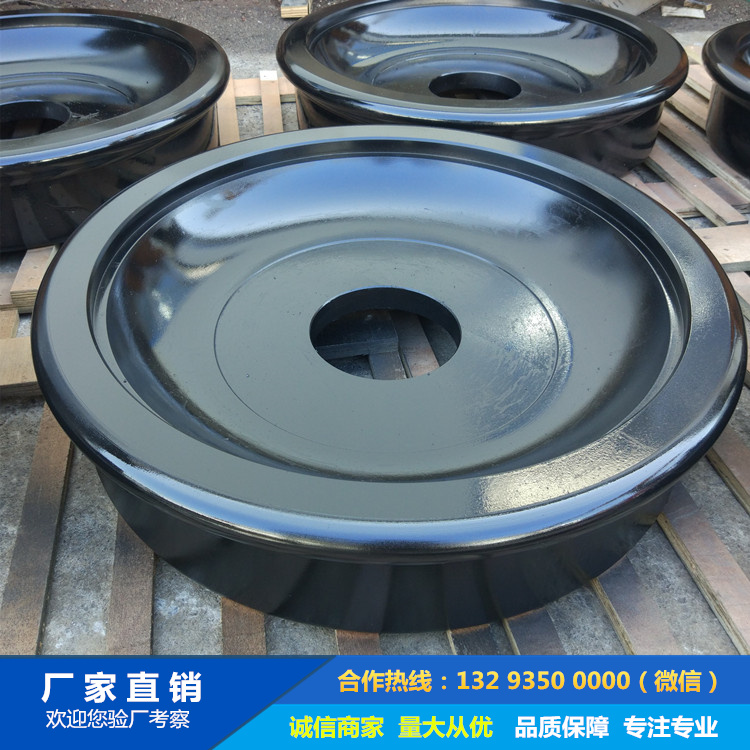

軌道輪是軌道交通、港口機械和重型起重設備的關鍵承重部件，其設計需滿足高強度、耐磨性和抗疲勞等嚴苛要求。以下是鍛造軌道輪鍛件圖紙設計的核心要點：
1. 材料選擇與性能要求
推薦材料：
60Si2MnA（GB/T 1222）：適用于中小型軌道輪
42CrMoA（GB/T 3077）：重型設備首選
ER8/ER9（EN 13262）：高鐵專用輪材
關鍵指標：
硬度要求：踏面HRC50-55
沖擊韌性：-20℃時≥35J
淬透深度：≥15mm
2. 結構設計規范
輪緣尺寸：
高度：輪徑的18-22%
厚度：輪徑的12-15%
踏面參數：
寬度：軌寬1.25-1.3倍
輪廓曲線：符合UIC 510-3標準
輪輻設計：
數量：4-6根輻射狀布置
截面形狀：工字型或T型
3. 工藝性設計要點
鍛造要求：
鍛造比≥4
終鍛溫度：碳鋼≥800℃，合金鋼≥850℃
加工余量：
直徑≤500mm：單邊5-8mm
直徑500-1000mm：單邊8-12mm
公差控制：
輪徑公差：IT12級
輪轂孔：H7級精度
4. 熱處理規范
工藝路線：
預備熱處理：正火（細化晶粒）
最終熱處理：淬火+回火
硬度梯度：
踏面：HRC50-55
輪心部：HB280-320
5. 檢測要求
無損檢測：
超聲波檢測（UT）：符合EN 13262標準
磁粉檢測（MT）：輪緣及過渡區100%檢測
尺寸檢測：
輪廓度≤0.1mm
徑向跳動≤0.15mm
6. 圖紙標注規范
關鍵尺寸：
輪徑標注極限偏差
輪緣輪廓標注輪廓度
技術要求：
材料熱處理狀態
無損檢測標準
動平衡要求（G16級）
7. 特殊工況設計
高速軌道輪：
采用ER9材料
增加殘余應力檢測
港口機械輪：
表面堆焊耐磨層
增加鹽霧試驗要求
8. 常見問題對策
踏面剝離：
優化淬火工藝
增加過渡區圓角
輪輻斷裂：
提高鍛造比
優化流線方向
9. 驗證試驗
臺架試驗：
滾動疲勞試驗：≥10^7次循環
靜載試驗：2.5倍額定載荷
現場測試：
運行5000km后檢測
磨損量測量
10. 優化方向
材料創新：納米晶鋼應用
工藝改進：等溫鍛造技術
檢測升級：AI缺陷識別系統
軌道輪鍛件設計需重點把控材料選擇、結構優化和工藝控制三個維度，通過嚴格的檢測驗證確保產品可靠性。建議采用數值模擬輔助設計，并建立全生命周期質量追溯體系。
