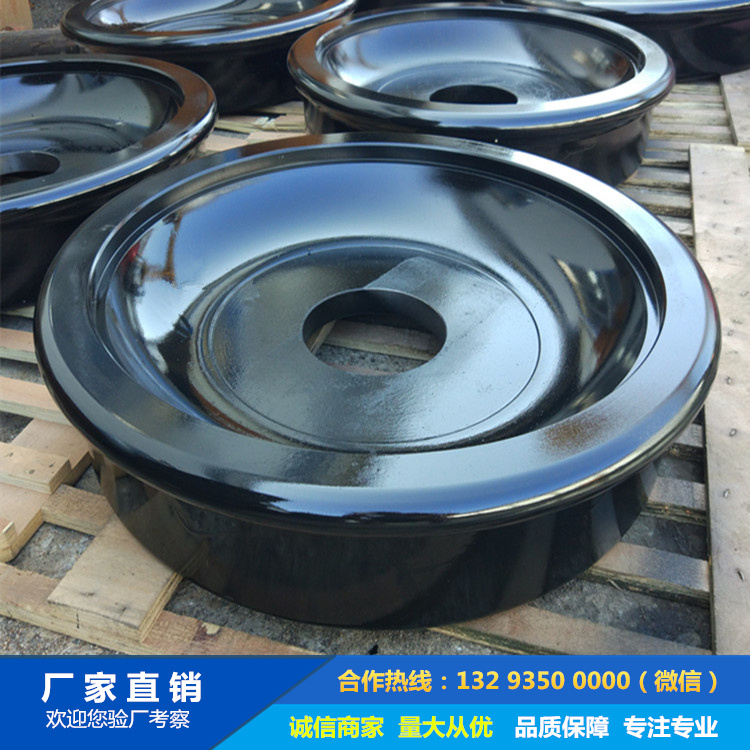

行車輪（起重機車輪）是起重運輸機械的關鍵承重部件，其設計質量直接影響設備的安全性和使用壽命。以下是行車輪鍛件圖紙設計的核心要點：
1. 材料選擇與性能要求
常用材料：
優質碳素鋼：65Mn（GB/T 1222）
合金結構鋼：42CrMo（GB/T 3077）
特殊工況：34CrNiMo6（EN 10083）
關鍵性能指標：
硬度：踏面HRC50-55，輪體HB280-320
沖擊韌性：-20℃時AKv≥27J
淬透性：踏面淬硬層深度≥15mm
2. 結構設計規范
輪緣設計：
高度：輪徑的20-25%
厚度：輪徑的15-20%
過渡圓角：R≥10mm
踏面設計：
寬度：軌寬1.2-1.5倍
輪廓：圓弧或錐形（1:10錐度）
輪輻設計：
數量：4-8根（根據載荷確定）
截面形狀：工字型或T型
3. 工藝性設計要點
鍛造工藝：
鍛造比≥4
終鍛溫度：碳鋼≥800℃，合金鋼≥850℃
加工余量：
直徑≤500mm：單邊5-8mm
直徑500-1000mm：單邊8-12mm
公差控制：
輪徑公差：IT12級
輪轂孔：H7級精度
4. 熱處理規范
工藝路線：
預備熱處理：正火（消除鍛造應力）
最終熱處理：淬火+回火（調質處理）
硬度控制：
踏面：高頻淬火HRC50-55
輪體：調質HB280-320
5. 檢測要求
無損檢測：
超聲波檢測（UT）：符合JB/T 5000.15
磁粉檢測（MT）：輪緣及過渡區100%檢測
尺寸檢測：
輪廓度≤0.1mm
徑向跳動≤0.15mm
6. 圖紙標注規范
關鍵尺寸：
輪徑標注極限偏差
輪緣輪廓標注輪廓度
技術要求：
材料熱處理狀態
無損檢測標準
動平衡要求（G16級）
7. 特殊工況設計
港口起重機車輪：
增加耐磨層（堆焊或噴涂）
提高防腐要求
冶金行業車輪：
耐高溫設計（ZG40Cr25Ni20）
增加熱疲勞測試
8. 常見問題對策
踏面剝落：
優化淬火工藝參數
增加過渡區圓角半徑
輪輻裂紋：
提高鍛造比至≥5
優化熱處理工藝
9. 驗證試驗
臺架試驗：
靜載試驗：2.5倍額定載荷
疲勞試驗：10^6次循環
現場測試：
運行5000小時后檢測
磨損量測量
10. 優化方向
材料創新：
納米復合材料應用
新型耐磨合金開發
工藝改進：
等溫鍛造技術
智能熱處理控制
檢測升級：
三維掃描檢測
AI缺陷識別系統
總結：行車輪設計需重點關注材料選擇、結構優化和工藝控制，通過嚴格的檢測驗證確保產品可靠性。建議：
采用有限元分析優化應力分布
建立全流程質量追溯體系
針對不同工況制定個性化方案
持續跟蹤使用情況并改進設計
對于超大規格車輪鍛件（直徑>2000mm），需考慮分段鍛造方案
在腐蝕環境下，建議采用不銹鋼復合鍛造工藝
高速運行場合需進行動平衡測試（G16級以上）
